BMS电池管理系统 产品介绍

X7系列 | 户用储能 | 叉车/低速车 全系列BMS产品

1500V 储能系统应用架构

🏭

大型储能

三级架构 • 1500V

电站 • 削峰填谷

🏢

工商业储能

二级架构 • 1500V

工厂 • 数据中心

🏠

家庭储能

ICM16A • 灵活扩容

户用 • 自发自用

🚜

叉车/低速车

PCM08A/15A • 高可靠

特种车辆 • 叉车

📱

智能监控

BLE 4.0 • 实时监控

APP • 小程序

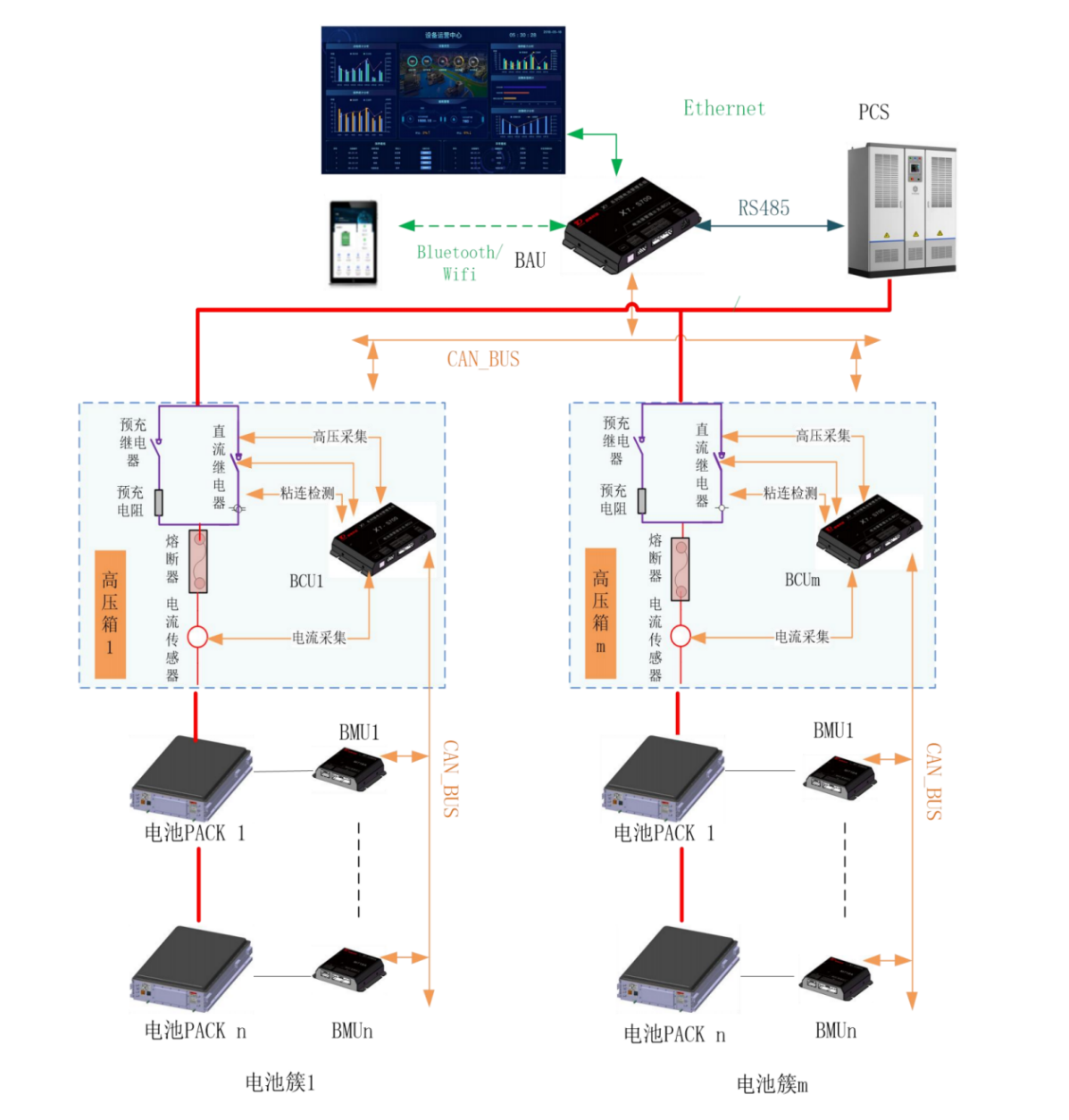

BMS系统架构图

BMS架构

X7系列BMS三级架构示意图

X7系列BMS产品架构

BAU 一级主控模块

负责与BCU进行数据通讯，对各簇电池状态进行实时监控、调度，与PCS/EMS数据通讯。

BCU 二级主控模块

负责管理一簇电池组，均衡策略、SOC计算、绝缘检测、故障报警、继电器控制。

BMU 从控模块

采集电压、温度，实现主动均衡、在线诊断、故障检测与保护。

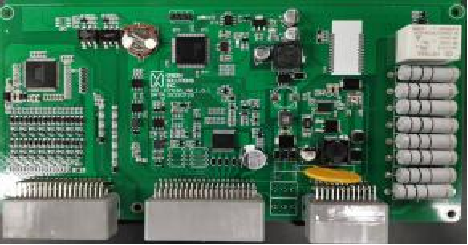

户用储能BMS产品

户用BMS

ICMxxA / ICM16A

  • 双电源供电设计
  • 集成采样、总压、绝缘、无线传输功能
  • 支持最多20个模块并联，灵活扩容
  • 板载预充电路与继电器
  • 支持蓝牙4.0 BLE无线协议

叉车BMS保护板系列

PCM08A

PCM08A

  • 反接、断路、短路多重保护
  • 精准负载/充电机检测电路
  • 12种工作模式，20+场景防护
  • 高精度SOC/SOH算法
  • 蓝牙4.0，支持手机APP监控
PCM15A

PCM15A

  • 充放电回路独立控制，安全性更高
  • 集成预充MOS，避免上电冲击
  • 智能电芯均衡
  • 阶梯式电流保护策略
  • 蓝牙4.0实时监控

BMS产品总览

产品类别 系统配置 核心特点 应用场景
大型储能 BAU + BCU 三级架构，1500V系统 储能电站、削峰填谷
工商业储能 BCU + BMU 二级架构，1500V，适配逆变器 工厂、写字楼、数据中心
户用储能 ICM16A 支持20模块并联扩容 家庭备用、自发自用
叉车/特种车 PCM08A/15A 高可靠、多场景保护 叉车、搬运车、特种车辆
智能监控 — BLE 4.0 无线 手机APP、微信小程序

联系我们

📞 电话：400-888-9999

📧 邮箱：sales@ugood-energy.com

📍 地址：广州市番禺区沙湾街西环路1502号

© 2025 广州优固储能科技有限公司 版权所有

BMS Battery Management System

X7 Series | Residential ESS | Forklift & LSV Full Product Line

1500V ESS System Architecture

🏭

Utility ESS

3-Level • 1500V

Power Station • Peak Shaving

🏢

C&I ESS

2-Level • 1500V

Factory • Data Center

🏠

Residential ESS

ICM16A • Expandable

Home • Self-Consumption

🚜

Forklift / LSV

PCM08A/15A • Reliable

EV • Special Vehicles

📱

Smart Monitoring

BLE 4.0 • Real-time

APP • Mini Program

BMS System Architecture

BMS Architecture

X7 Series BMS 3-Level Structure Diagram

X7 Series BMS Structure

BAU Master Module

Communicates with BCU, monitors battery stacks, schedules system, and connects to PCS/EMS.

BCU Slave Module

Manages one battery cluster, performs balancing, SOC calculation, insulation detection and alarm.

BMU Monitoring Unit

Collects voltage, temperature, and provides active balancing, online diagnosis and fault detection.

Residential ESS BMS

Residential BMS

ICMxxA / ICM16A

  • Dual power supply design
  • Integrated sampling, voltage, insulation and wireless functions
  • Parallel support up to 20 modules for easy expansion
  • On-board pre-charge circuit and relay
  • Supports Bluetooth 4.0 BLE wireless protocol

Forklift BMS Protection Board

PCM08A

PCM08A

  • Reverse connection, open circuit and short circuit protection
  • Precise load / charger detection circuit
  • 12 working modes, 20+ scenario protections
  • High-precision SOC/SOH algorithm
  • Bluetooth 4.0 for mobile APP monitoring
PCM15A

PCM15A

  • Independent charge/discharge control for higher safety
  • Integrated pre-charge MOS to avoid inrush current
  • Smart cell balancing for all cells
  • Step-by-step current protection strategy
  • Bluetooth 4.0 for real-time mobile monitoring

BMS Product Overview

Category Configuration Features Application
Utility ESS BAU + BCU 3-level, 1500V system Power station, peak shaving
C&I ESS BCU + BMU 2-level, 1500V, inverter compatible Factory, office, data center
Residential ESS ICM16A Parallel up to 20 modules Home backup, self-consumption
Forklift / LSV PCM08A / PCM15A High reliability, multi-protection Forklift, truck, special vehicle
Smart Monitor — BLE 4.0 wireless Mobile APP, Wechat
